H 436490

• für den Anschluss der Eingabeeinheit FL

BiSecur Gateway mit Smartphon-App

Für die Bedienung von Antrieben, Haustüren und weiteren Geräte: smart, jederzeit und weltweit

Mit dem Hörmann Bisecur Gateway können Sie Ihre Garagen- und Einfahrtstor-Antriebe, Ihre Haustüre sowie weitere elektrische Geräte mit Hörmann Funk-Empfänger, wie z. B. Lampen, bequem per Smartphone oder Tablet steuern. Zusätzlich zeit Ihnen die App auch die Torposition Ihrer Garagen- und Einfahrtstor-Antriebe sowie den Verriegelungszustand Ihrer Haustüre an.

Komfortabel von zuhause über die intuitiv zu bedienende BiSecur App Ihres Smartphones oder Tablets steuern und kontrollieren Sie den aktuellen Zustand Ihres Garagen- und Einfahrtstores sowie Ihrer Haustüre bequem von jedem Ort innerhalb Ihres Heimnetzwerkes. Dazu können Sie die Verbindung einfach über WLAN herstellen.

Weltweit über das Internet, auch von unterwegs können Sie diesen Komfort nutzen. Nach der Registrierung Ihres Gateways sowie Ihres Smartphones oder Tablets im Internet unter www.bisecur-home.com ist Ihr persönlicher Zugang freigeschaltet.

Mit der BiSecur App lassen sich nun alle Funktionen von unterwegs über die Internetverbindung Ihres Smartphones oder Tablets bedienen.

Leicht installiert, schnell konfiguriert

Das BiSecur Gateway wird einfach über ein Netzwerkkabel oder per WLAN mit Ihrem Router verbunden. Die Konfiguration der einzelnen Geräte mit Hörmann Funk-Empfängern erfolgt über die BiSecur App Ihres Smartphones oder Tablets. Dabei unterstützt Sie das Programm Schritt für Schritt bei der Einrichtung eines oder mehrerer Antriebe sowie eventuell angeschlossener weiterer Geräte.

Systemvoraussetzungen: Android-Geräte

• Software-Version 2.3

• mind. 256 MB RAM

• Adobe® AIR ab Version 4.0

iOS-Geräte

• ab Software-Version iOS 6

• ab iPod touch 4. Generation

• ab iPhone 4S

• ab iPad 2

• ab iPad mini

Heimnetzwerk

• Breitband-Internetzugang

• WLAN-Router

WLAN-Standard IEEE 802.11b/g/n,

Verschlüsselung WPA-PSK oder WPA2-PSK, Netzwerkname ohne Leerzeichen, Zugang

für weitere Endgeräte:

• Internet Browser, Internet Explorer ab Version 10, Firefox, ab Version 14, Chrome ab Version 22, Safari ab Version 4

weitere aktuelle Webbrowser mit Unterstützung:

von Javascript und CSS3

• Freie LAN-Buchse am Router

• Spannungsversorgung (110 – 240 V AC / 50 / 60 Hz)

• Smartphone oder Tablet mit Zugang, App StoreSM oder zu Google™ play

• Standort mit Funkverbindung zum zu bedienenden

Gerät,InternetKonfiguration über das Hörmann Portal

Über die Internetseite www.bisecur-home.com  melden Sie Ihr Gateway sowie Ihr Smartphone oder Tablet für die weltweite Ansteuerung via Internet an. Die einmalige Anmeldung erfolgt über eine zertifizierte Hörmann Internetseite und gewährleistet höchste Datensicherheit.

https://www.youtube.com/watch?v=xQcl3p-m6HA

4511701   Gateway BiSecur LAN /WLAN

Set zum Nachrüsten an nicht  BiSecur-Antrieb und Fremdantriebe.

BiSecur Gateway mit Smartphone-App

Für die Bedienung von Antrieben, Haustüren und weiteren Geräten: smart, jederzeit und weltweit.

Mit dem Hörmann BiSecur Gateway können Sie Ihre Garagen- und Einfahrtstor-Antriebe, Ihre Haustür sowie weitere elektrische Geräte mit Hörmann Funk-Empfängern, wie z. B. Lampen, bequem per Smartphone oder Tablet steuern.

Zusätzlich zeigt Ihnen die App auch die Torposition Ihrer Garagen- und Einfahrtstor-Antriebe sowie den Verriegelungszustand Ihrer Haustüre an.

Komfortabel von zuhause über die intuitiv zu bedienende BiSecur App Ihres Smartphones oder Tablets steuern und kontrollieren Sie den aktuellen Zustand Ihres Garagen- und Einfahrtstores sowie Ihrer Haustür*e– bequem von jedem Ort innerhalb Ihres Heimnetzwerkes. Dazu können Sie die Verbindung einfach über WLAN herstellen.

Weltweit über das Internet. Auch von unterwegs können Sie diesen Komfort nutzen. Nach der Registrierung Ihres Gateways sowie Ihres Smartphones oder Tablets im Internet unter

www.bisecur-home.com ist Ihr persönlicher Zugang freigeschaltet.

Mit der BiSecur App lassen sich nun alle Funktionen von unterwegs über die Internetverbindung Ihres Smartphones oder Tablets bedienen.

Leicht installiert, schnell konfiguriert. Das BiSecur Gateway wird einfach über ein Netzwerkkabel oder per WLAN mit Ihrem Router verbunden. Die Konfiguration der einzelnen Geräte mit Hörmann Funk-Empfängern erfolgt über die BiSecur App Ihres Smartphones oder Tablets. Dabei unterstützt Sie das Programm Schritt für Schritt bei der Einrichtung eines oder mehrerer Antriebe sowie eventuell angeschlossener weiterer Geräte.

Systemvoraussetzungen Android-Geräte:

• Software-Version 2.3

• mind. 256 MB RAM

• Adobe® AIR ab Version 4.0

iOS-Geräte

• ab Software-Version iOS 6

• ab iPod touch 4. Generation

• ab iPhone 4S

• ab iPad 2

• ab iPad mini

Heimnetzwerk

• Breitband-Internetzugang

• WLAN-Router

WLAN-Standard IEEE 802.11b/g/n, Verschlüsselung WPA-PSK oder WPA2-PSK, Netzwerkname ohne Leerzeichen, Zugang für weitere Endgeräte

• Internet Browser

Internet Explorer ab Version 10, Firefox

ab Version 14, Chrome ab Version 22,

Safari ab Version 4

weitere aktuelle Webbrowser mit Unterstützung von Javascript und CSS3

• Freie LAN-Buchse am Router

• Spannungsversorgung (110 – 240 V AC / 50 / 60 Hz)

• Smartphone oder Tablet mit Zugang App StoreSM oder zu Google™ play

• Standort mit Funkverbindung zum zu bedienenden Gerät Internet Konfiguration über das Hörmann Portal

Über die Internetseite www.bisecur-home.com melden Sie Ihr Gateway sowie Ihr Smartphone oder Tablet für die weltweite Ansteuerung via Internet an. Die einmalige Anmeldung erfolgt über eine zertifizierte Hörmann Internetseite und gewährleistet höchste Datensicherheit.

https://www.youtube.com/watch?v=xQcl3p-m6HA

4511701   Gateway BiSecur LAN /WLAN

436743 Empfänger   HET-E2 868-BS

637743 Magnetschalter Anschluss für HET-E2

H 436355

1 Relaisausgang

H 436390

3 separate Relaisausgänge

Abb. ohne Auswertegerät

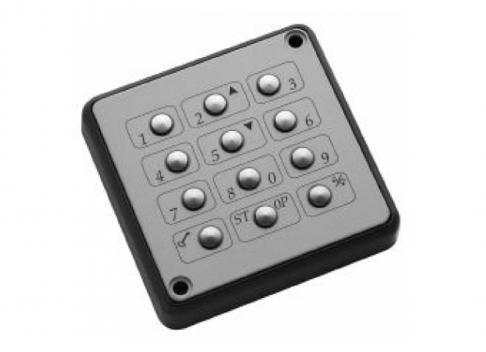

4511671

Codetaster inkl.
Auswerteeinheit

H 4511632

Abb. ohne Ausgabeinheit

H 436392

3 separate Relaisausgänge

H 637047

• Not/Aus-Taster
• Schutzart: IP 65
• ohne Anschussleitung
• Masse (BxHxT): 93x93x95 mm

H 637043

• Not/Aus/Zu, Halttaste rastend
• Schutzart: IP 65
• ohne Anschussleitung
• Masse (BxHxT): 65x145x85 mm

H 436294

• als zusätzliche Sicherheitseinrichtung
• für den Einsatz im Innenbereich
• Schutzart: IP 21
• Anschlussleitung: 2 x 10m, 2-adrig
• Masse (B x H x T): 30 x 90 x 25mm

Hinweis: Nicht in Verbindung mit VL 2!

H 7000641

H 7000645

Funk-Codetaster

H 436788

• Impuls, zur Steuerung von 2 Antrieben mittels Fingerabdruck
• bis zu 12 Fingerabdrücke erlernbar, nicht einzeln löschbar
• Einstellung / Programmierung über 3 Tasten
• Gehäuse: Kunststoff, Schiebedeckel mit Metallapplikation
• Anzeige über 3 LED
• Batterie: 4 x 1,5 V LR03/AAA
• Schutzart: IP 54
• Temperaturbereich: -20 °C bis +60 °C
• Maße in mm (B x H x T): 80 x 135 x 45

 H 436757

• mit 2 Impuls-Tasten zur Steuerung von 2 Antrieben per Funksignal
• zusätzlich ein Schalter zum Ein-/Aus- Schalten der angeschlossenen Bedienelernente
• Anschlussmöglichkein vo max. 2 Bedienelernenten (z.B. Schlüsseltaster)
• 868 MHz Sender und Empfänger
• Masse (BxHxT): 30x110x35 mm

Art. Nr. 4511695

• Impuls
• mit 2 Impuls-Tasten zur Steuerung von 2 Antrieben per Funksignal
• zusätzlich ein Schalter zum Ein- / Aus-Schalten der angeschlossenen äusseren Bedienelemente
• Anschlussmöglichkeite von max. 2 Bedienelementen (potentialfreier Kontakt) z. B. Schlüsseltaster
• Schutzart: nur für trockene Räume
• Temperaturbereich: -20°C bis +60°C
• Batterie: 2x1.5 V LR03/AAA
• Farbe: Reinweiss RAL 9010
• Masse (B x H x T): 80 x 80 x 45 mm

H 437561

• bis zu 100 Fingerabdrücke einlernbar, nicht einzeln löschbar
• Einstellung/Programmierung über 3 Tasten und zwei 7-Segment-Anzeigen auf dem Innengerät
• max. Eingabeeinheiten anschließbar
• Impulsdauer: 0,5 s -90 s programmierbab
• Impuls, mit 2 Relais zur Steuerung von 2 Antrieben mittels Fingerabdruck
• bis zu 12 Fingerabdrücke einlernbar, nicht einzeln löschbar, first in -first out
• Schaltleistung max.: 30 V AC/DC / 2 A (50 W / 60 VA)
• Spannungsversorgung: 230 V AC / 6 VA
• Steuerspannung: 12 V AC/DC
• Kein Datenverlust bei Spannungsausfall!
• Eingabeeinheit in Schutzart: IP 65 (Aufputz)
• Auswerteeinheit in Schutzart: nur für trockene Räume
• an Eingabeeinheit (Aussengerät) fest angeschlossene 5 m lange Verbindungsleitung zur Auswerteeinheit (Innengerät) (nicht verlängerbar)
• Maße Eingabeeinheit (BxHxT): 80 x 110 x 40 mm
• Maße Auswerteinheit (BxHxT): 280 x 70 x 50 mm

 H 437560

• bis zu 12 Fingerabdrücke einlernbar, nicht einzeln löschbar
• Einstellung/Programmierung über DIL-Schalter auf dem Innengerät
• nur eine Eingabeeinheit anschließbar
• Impulsdauer: 0,5 s oder 5 s
• Impuls, mit 2 Relais zur Steuerung von 2 Antrieben mittels Fingerabdruck
• bis zu 12 Fingerabdrücke einlernbar, nicht einzeln löschbar, first in -first out
• Schaltleistung max.: 30 V AC/DC / 2 A (50 W / 60 VA)
• Spannungsversorgung: 230 V AC / 6 VA
• Steuerspannung: 12 V AC/DC
• Kein Datenverlust bei Spannungsausfall!
• Eingabeeinheit in Schutzart: IP 65 (Aufputz)
• Auswerteeinheit in Schutzart: nur für trockene Räume
• an Eingabeeinheit (Aussengerät) fest angeschlossene 5 m lange Verbindungsleitung zur Auswerteeinheit (Innengerät) (nicht verlängerbar)
• Maße Eingabeeinheit (BxHxT): 80 x 110 x 40 mm
• Maße Auswerteinheit (BxHxT): 280 x 70 x 50 mm

Nachrüsten von BiSecur Handsender auf allen Antriebsarten.

So wie von HF27 oder RC2000 Handsender Hörmann.

Das Signal wird potenzialfrei über zwei mini Rölle geschaltet und kann so an alle gängigen Steuerungen angehängt werden.

"Impuls oder EIN / AUS schaltbar"

Das Set wird mit einem 230 V Anschlusskabel geliefert und ist einfach zu installieren.

Set bestehend aus 1 HET/S 2-868-BS  "2-Kanal möglich" und 1 Handsender HS 4 868-BS.

Weitere Handsender müssen separat dazu bestellt werden.

Nachrüsten von BiSecur Handsender auf allen Antriebsarten.

So wie von HF27 oder RC2000 Handsender Hörmann.

Das Signal wird potenzialfrei über zwei mini Rölle geschaltet und kann so an alle gängigen Steuerungen angehängt werden.

"Impuls oder EIN / AUS schaltbar"

Das Set wird mit einem 230 V Anschlusskabel geliefert und ist einfach zu installieren.

Set bestehend aus 1 HET/S 2-868-BS  "2-Kanal möglich"

Weitere Handsender müssen separat dazu bestellt werden.

Handsender HSE 4 BS

Art. Nr. 451136

+

HEI 3-868-BS

Art. Nr. 436720

H 437480

2-Kanal-Sender-Unterputz

• Sender zum Einbau in Unterputzdosen mit einem
  Mindestdurchmesser von 55mm und einer
  Mindesttiefe von 60mm
• Bestätigung mittels handelsüblichen Unterputztastern
• Funktion: Impuls
• Schutzart: IP 20
• Temperaturbereich: -20°C bis +60°C
• Betriebsspannung: 230-240V AC
• Kabellänge: Taster/Sender max. 15cm

H 439743

2-Kanal-Sender-Unterputz

• Sender zum Einbau in Unterputzdosen mit einem
  Mindestdurchmesser von 55mm und einer
  Mindesttiefe von 60mm
• Bestätigung mittels handelsüblichen Unterputztastern
• Funktion: Impuls
• Schutzart: IP 20
• Stand by: 0.2W
• Temperaturbereich: -20°C bis +60°C
• Betriebsspannung: 100-240V AC
• Kabellänge: Taster/Sender max. 15cm
• Masse (BxHxT): 51 x 50 x 23 mm

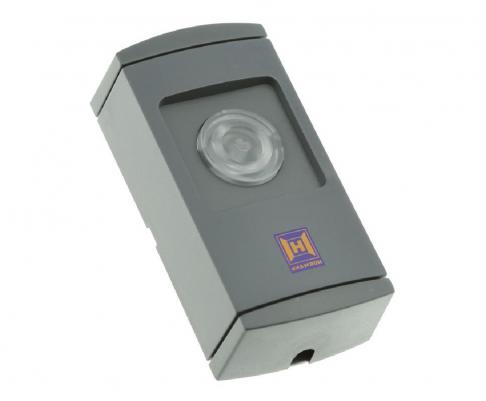

H 436084

• mit einer Taste
• 7 m Anschlussleitung, 2-adrig

Art.Nr. 4511646

• Impuls
• Tastatur beleuchtet
• mit 7 m Anschlussleitung, 2-adrig
• Schutzart: nur für trockene Räume
• Temperaturbereich: -20°C bis +60°C
• Farbe: Reinweiss RAL 9010
• Masse (B x H x T) : 80 x 80 x 45 mm

H 436204

• mit beleuchteter Impulstaste, zusätzliche Tasten für Light Ein/Aus und Antrieb Ein/Aus
• mit 7 m Anschlussleitung, 2-adrig

H 437679

• mit beleuchteter Impulstaste, zusätzliche Tasten für Light Ein/Aus und Antrieb Ein/Aus
• mit 7 m Anschlussleitung, 2-adrig

Berührungsloser Schaltelement

HTR 1 - 24

Art. Nr. 437358

• Radartaster mit potentialfreiem Ausgang
• Symbol nach Wahl: beleuchtet, unbeleuchtet, blinkend
• Erfassungstyp: Bewegung
• Reichweite: 10 - 50 cm
• Relais Ausgang: Schliessekontakt; 5 A/250 V, ohmsche Last, Glühlampe max. 1000 W / 230 V, Öffnerkontakt: 1.5 A / 250 V AC, ohmsche Last,  Glühlampe max. 200 W / 230 V
• Impulsfolge (Ein....Aus...Ein): 1 Sek., 3 Sek., 3 Min., 10 Min.
• Betriebsspannung: 12 - 24 V AC/DC
• Temperaturbereich: -20° C bis + 60° C
• Schutzart: IP 41
• Masse: (BxHxT): 80 x 80 x 16 mm
• Aufputz-Gehäuse im Lieferumfang enthalten

H 437524

H 437525

H 437046

H 438981

H 437546

H 437544

H 437045

H 437147

H 437640

• zusätzliche Eingabeeinheit für den Fingerleser FL 100
• an Eingabeeinheit (Aussengerät) fest angeschlossene 5 m lange Verbindungsleitung zur Auswerteeinheit (Innengerät) (nicht verlängerbar)
• Maße Eingabeeinheit (BxHxT): 80 x 110 x 40 mm
• Kein Datenverlust bei Stromausfall!

Hinweis:

Es können max. 2 Eingabeeinheiten an den FL 100 angeschlossen werden!

Bitte hierfür das Anschluss-Set AS 1 (Art.# H 436490) mitbestellen.

H 438488

Erforderlich bei der Montage der Eingabeeinheit der Transpondertaster TTR 100, TTR 1000 und TRE auf Metall

Masse 78x108x15 mm
